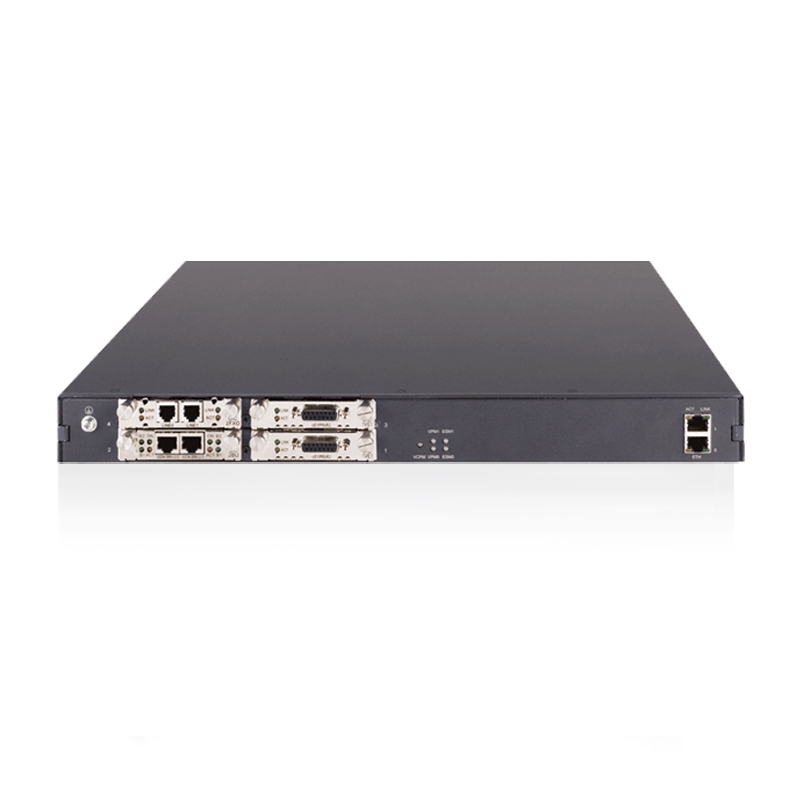

![H3C MSR 20-2X[40]路由器](../upload/201310/1383124587.jpg "H3C MSR 20-2X[40]路由器")
MSR 20路由器設備在硬件設計方面充分地考慮到集成綜合業務的需要，采用了先進的N-Bus多總線設計方案，語音、數據、交換、安全四大業務分別經由不同的總線，由專門的協處理引擎并行完成處理，消除總線和CPU性能瓶頸，大大提高了該路由器集成的多業務部署和實施能力?？蓾M(mǎn)足行業網邊緣用戶、大中型企業分支機構和小型企業總部多種高質量并發業務無縫集成、完美融合。
MSR路由器N-Bus體系結構
安全已經成為網絡(luò )的基本功能，由于安全性需要內嵌于整個網絡(luò )之中，因此路由器在網絡(luò )防御戰略中起著重要作用。MSR 20產品提供專門的安全數據連接設計技術，采用內置硬件加密功能的CPU和主板上內置的硬件加密引擎（NDE），通過硬件的方式大大提高數據加密性能，保證轉發和加密同步高性能，同時節省接口插槽。
MSR提供了豐富的安全功能，包括Firewall、IPSec VPN、MPLS VPN、CA、Secure Shell（SSH）協議2.0、入侵保護、DDoS防御、攻擊防御等。
MSR 20路由器采用了全新的硬件語音設計方案，提供了FXS/FXO/VE1/VT1等各種語音接口類型，支持SIP等主流的語音通訊協議，實現了緊急呼叫/掉電求救/撥號策略/傳真/E-PHONE等各種語音業務。MSR 20提供TDM交換能力，使用戶的TDM交換在本地完成，大大節省網絡(luò )資源的同時，使本地話音的接通率和通話質量完全達到電信水準。
MSR 20提供靈活擴展的以太網交換模塊或固定以太網交換端口，支持豐富的交換特性，極大地滿足了企業對于路由交換一體化組網方案的需要。
MSR 20路由器將全新的硬件架構和結構化的軟件系統有機結合，可以為用戶提供集成數據、安全、語音、視頻以及各種上層應用等業務的服務，滿足用戶現有的以及未來的互聯網應用，而且路由器的原有數據傳輸性能絲毫未受影響。
MSR 20采用了華三公司成熟商用的多業務、可擴展、組件化的先進操作系統平臺，全面支持IPv6，并支持完善的MPLS VPN功能滿足了各種組網需求。
IPv6作為下一代網絡(luò )的基礎協議以其鮮明的技術優勢得到廣泛的認可， MSR全面支持IPv4/IPv6雙協議棧，支持通用的IPv4路由協議、IPv6路由協議、組播路由協議和靜態路由。MSR提供了豐富的IPv4向IPv6過渡方案，包括雙棧技術、隧道技術、地址轉換技術（NAT-PT）和MPLS 6PE技術。
VRF可以把一臺路由器在邏輯上劃分為多臺虛擬的路由器，每臺虛擬的路由器就象單獨的一臺路由器一樣工作，有自己獨立的路由表和相應的參與數據轉發的接口，并且彼此業務隔離。這從根本上解決了多種業務并存于一臺物理設備且又需要隔離的問題，能夠節省用戶在設備及通信資源方面的投資。
NQA（網絡(luò )質量分析）是測量網絡(luò )上運行的各種協議性能的一種工具。它可以實現端到端的網絡(luò )狀況監測，包括時延、抖動、丟包率等。不僅能使用ICMP協議來測試數據包在本端和指定的目的端之間的往返時間，從而判斷目的主機是否可達，還可以探測DLSw、DHCP、FTP、HTTP、SNMP服務器是否打開，以及測試各種服務的響應時間等，提供對網絡(luò )應用的質量檢測。
H3C MSR路由器支持WLAN無線接入功能，支持802.11b/g標準的通信，并且支持的功能特性豐富，足以滿足用戶對于WLAN無線接入的需要，大大地提高了該產品的綜合接入能力。
H3C MSR路由器支持CDMA2000、WCDMA、TD-SCDMA無線3G通信功能，滿足用戶對于3G無線上行主鏈路和備份鏈路的應用需求，同時還提供豐富的業務和功能。
H3C MSR路由器的3G無線通信接口在設備上實際上封裝為一個標準的IP接口，即屏蔽了其物理接口的差異性，與其它的以太口、串口、E1接口等物理接口沒有差別，也就是說MSR路由器上的3G無線通信接口會(huì )支持完整的基于IP層以上的所有業務和功能特性，如接口備份、流量統計、網絡(luò )防攻擊等等，這能夠極大發揮無線3G接口應用的潛力和價值。
MSR路由器的3G通信接口支持永久在線及按需撥號兩種工作模式，可以方便用戶根據計費方式靈活選擇工作模式，以滿足用戶采用合適的方式使用3G無線鏈路通信資源。
H3C MSR路由器設備秉承H3C公司先進的靜音、低功耗的綠色環保設計理念，符合有關EMC、安規和環保等方面的標準，如CE、FCC等安全準入標準。
|
項目 |
MSR 20-20 |
MSR 20-21 |
MSR 20-40 |
|
轉發性能 |
220Kpps |
220Kpps |
220Kpps |
|
固定以太網路由端口 |
2個百兆接口 |
2個百兆接口 |
2個百兆接口 |
|
固定以太網交換端口 |
無 |
8個百兆以太網接口 |
無 |
|
模塊插槽 |
2個SIC插槽 |
2個SIC插槽 |
4個SIC插槽 |
|
ESM插槽 |
1 |
1 |
2 |
|
VPM插槽 |
無 |
無 |
2 |
|
VCPM插槽 |
無 |
無 |
1 |
|
USB |
1 |
1 |
1 |
|
AUX |
1 |
1 |
1 |
|
配置口 |
1 |
1 |
1 |
|
硬件加密 |
支持 |
支持 |
支持 |
|
內存（缺省/最大） |
256M/384M（SDRAM） |
256M/384M（SDRAM） |
256M/384M （SDRAM） |
|
CF |
256M/1G |
256M/1G |
256M/1G |
|
最大功耗 |
54W |
54W |
100W |
|
電源（AC） |
輸入額定范圍： 100～240V 50/60Hz |
輸入額定范圍： 100～240V 50/60Hz |
輸入額定范圍： 100～240V 50/60Hz |
|
外形尺寸 （W×D×H） |
360mm×287.1mm×44.2mm |
360mm×287.1mm×44.2mm |
442mm×407.1mm×44.2mm |
|
重量 |
3.4kg |
3.4kg |
5.4kg |
|
環境溫度 |
0～45℃ |
0～45℃ |
0～45℃ |
|
環境相對濕度 |
5～90%（不結露） |
5～90%（不結露） |
5～90%（不結露） |
|
EMC |
ETSI EN 300 386 V1.3.1 (2001-09) EN 55022(1998) EN 55024(1998) FCC Part15 ICES-003 VCCI V-3 AZ/NZS CISPR22 CNS 13438 |
||
|
安規 |
UL 60950 3rd Edition CSA 22.2#950 3rd Edition 1995 EN 60950: 2000 + ZB & ZC deviations for European Union LVD Directive IEC 60950:1999 + corr. Feb. 2000, modified + all National deviations |
||
|
屬性 |
說明 |
|
|
網絡(luò )互連 |
局域網協議 |
ARP Ethernet，Ethernet II，VLAN（VLAN-BASED PORT VLAN，VOICE VLAN，Guest VLAN），802.3x， 802.1p，802.1Q，802.1x STP(802.1D) ，RSTP(802.1w)，MSTP(802.1s) IGMP Snooping ，GVRP PORT LOOPBACK，PORT MUTILCAST suppression，端口鏡像 |
|
廣域網協議 |
PPP、PPPoE Client、PPPoE Server |
|
|
網絡(luò )協議 |
IP服務 |
快速轉發（單播/組播） TCP，UDP，IP Option，IP unnumber 策略路由（單播/組播） Netstream，sFlow |
|
IP應用 |
Ping、Trace DHCP Server / DHCP Relay/ DHCP Client，DHCP Snooping DNS client/DNS Static，DNS Proxy，DDNS IP Accounting，UDP Helper，NTP Telnet，TFTP Client/FTP Client / FTP Server WEB頁面推送 |
|
|
DAR（Deeper Application Recognition，深度應用識別） |
協議識別： 支持自端口號類型的定義和對應業務的識別 支持對協議類型名稱重命名的自定義 支持目前已知多種業務的識別 支持HTTP協議特殊屬性的識別(如HTTP報文中的URL地址、hostname主機名和MIME類型) 支持RTP協議特殊屬性的識別(對RTP報文的負載類型對數據流進行分類) 其他： 支持上述業務識別的報文統計功能 |
|
|
IP路由 |
靜態路由 動態路由協議：RIP/RIPng，OSPF，OSPFv3，BGP，IS-IS 組播路由協議：IGMP，PIM-DM，PIM-SM，MBGP，MSDP 路由策略 |
|
|
IPv6 |
IPv6基本功能：IPv6 ND，IPv6 PMTU，IPv6 FIB，IPv6 ACL（通過IPv6 Ready PhaseII的認證） IPv6過渡技術：NAT-PT，IPv6隧道，6PE IPv6隧道：手工隧道，自動隧道，GRE隧道，6to4，ISATAP IPv6路由： IPv6靜態路由（包括組播靜態路由） 動態路由協議：RIPng，OSPFv3，IS-ISv6，BGP4+ 組播路由協議：MLD V1/V2，IGMPv3，PIM-DM，PIM-SM，PIM-SSM |
|
|
網絡(luò )安全性 |
端口安全 |
PPPoE Client & Server，PORTAL，802.1x |
|
AAA |
Local認證，Radius，Tacacs |
|
|
防火墻 |
ASPF，ACL，FILTER |
|
|
數據安全 |
IKE，IPSec |
|
|
其它安全技術 |
L2TP，NAT/NAPT，PKI，RSA，SSH v1.5/2.0，SSL（SSL VPN），URPF，GRE、DVPN 支持DAR業務識別的報文過濾和限制 支持DDOS防攻擊 支持ARP防攻擊 支持EAD端點準入防御功能功能（包括穿越廣域網的模式） |
|
|
可靠性 |
備份功能 |
支持接口備份方式 支持VRRP、VRRPv3 支持基于帶寬的負載分擔與備份 支持基于用戶（IP地址）的負載分擔與備份 |
|
NQA聯動機制 |
NQA支持同靜態路由、策略路由、VRRP和接口備份的聯動功能，實現端到端鏈路的檢測與備份功能（Auto-detect） |
|
|
BFD聯動機制 |
支持BFD快速鏈路檢測，并能夠同RIP、OSPF、BGP、MPLS、VRRP實現聯動，以實現路由和鏈路的快速切換 |
|
|
QOS |
二層QoS |
SP LR Port-Based Mirroring Priority Mapping Port Trust Mode，Port Priority Flow Control & Backpressure |
|
流量監管 |
支持CAR（Committed Access Rate） |
|
|
支持LR（Line Rate） |
||
|
擁塞管理 |
FIFO、PQ、CQ、WFQ、CBQ、RTPQ |
|
|
擁塞避免 |
WRED/RED |
|
|
流量整形 |
支持GTS（Generic Traffic Shaping） |
|
|
其他QOS技術 |
基于IP的限速，嵌套QoS，VLAN QoS |
|
|
支持的流量分類 |
支持ACL流量分類 支持IP Precedence流量分類 支持DSCP流量分類 支持MAC地址分類 支持ATM CLP比特分類 支持802.1P分類 支持基于DAR分類 |
|
|
語音 |
接口 |
FXS/FXO/E&M E1/T1 |
|
信令 |
R2，DSS1，Q.sig，Digital E&M |
|
|
GK Client |
GK Client |
|
|
SIP |
SIP |
|
|
Codec |
G.711A law，G.711U law，G.723R53，G.723R63 ，G.729a，G.729R8 |
|
|
Media Process |
RTP/cRTP，IPHC，Voice Backup |
|
|
FAX |
FAX |
|
|
其它 |
VoFR，語音RADIUS，豐富的語音業務、語音備份，DTMF傳輸支持RFC2833, 智能撥號路由器，FXS和FXO的1:1綁定，斷電逃生，SIP Sever本地存活，IVR |
|
|
WLAN |
支持的標準 |
802.11b，802.11g，802.11n，802.11i，WPA，WPA 2，802.11e WMM |
|
QoS |
支持WMM隊列管理 支持優先級映射 |
|
|
安全 |
支持開放系統認證和共享密鑰認證 支持WEP、TKIP和CCMP加密 支持WPA和RSN安全協議 支持端口認證：PSK、802.1X、 PSK和MAC |
|
|
特性功能 |
多SSID、SSID隱藏 節能模式 802.11 DCF模式 自動速率調整 802.11g保護模式 SSID和VLAN的綁定 支持國家碼選擇 支持設置射頻類型 支持更改射頻信道號 支持信道自動選擇功能 |
|
|
3G無線 |
支持的3G制式 |
WCDMA、CDMA2000、TD-SCDMA |
|
支持的接口形態 |
USB接口的3G-Modem SIC 3G-Modem接口卡 |
|
|
支持的功能和特性 |
遵從對應的3G-Modem的功能和特性 |
|
|
服務、管理與維護 |
網絡(luò )管理 |
SNMP V1/V2c/V3，MIB，SYSLOG，RMON，WEB網管，TR069 |
|
本地管理 |
命令行管理，文件系統管理， Dual Image |
|
|
網絡(luò )質量保證（NQA） |
支持DHCP, FTP,HTTP,ICMP,UDP public, UDP private, TCP public, TCP private, SNMP等協議測試 支持語音jitter測試 支持網絡(luò )的時延、抖動、丟包率等測試 |
|
|
用戶接入管理 |
支持console口登錄，支持telnet（VTY）登錄，支持SSH登錄，支持FTP登錄 |
|
