靈活的千兆接入

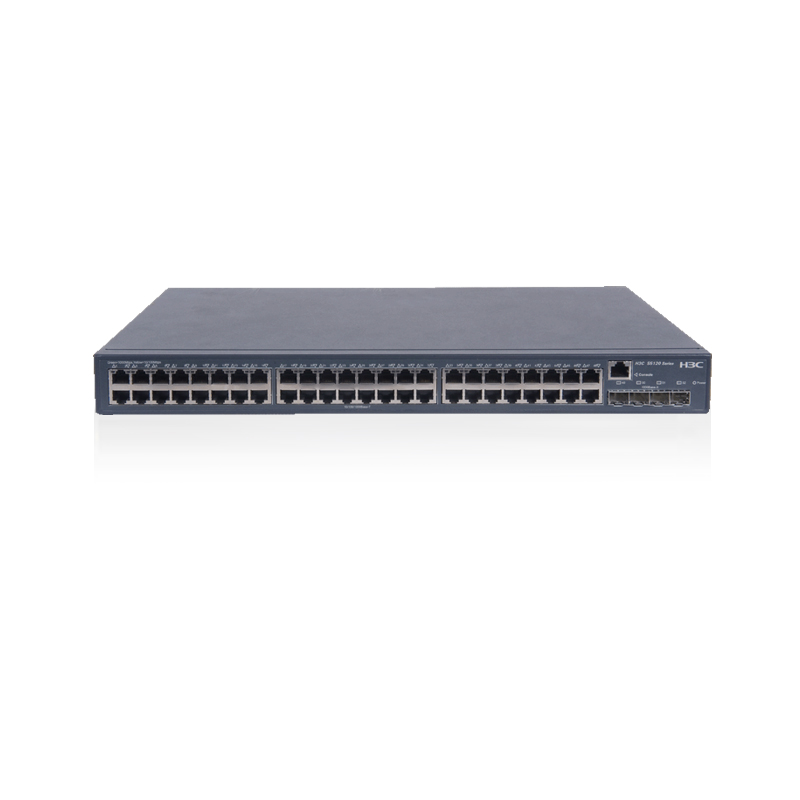

H3C S5120-SI系列全千兆以太網交換機提供靈活的8/16/24/48個10/100/1000M自適應電口接入；并且支持非復用的SFP插槽，充分考慮用戶的帶寬升級的實際情況，保護用戶投資。

智能彈性架構

H3C S5120SI系列交換機支持IRF2（第二代智能彈性架構）技術，就是把多臺物理設備互相連接起來，使其虛擬為一臺邏輯設備，也就是說，用戶可以將這多臺設備看成一臺單一設備進行管理和使用。IRF可以為用戶帶來以下好處：

簡化管理 IRF架構形成之后，可以連接到任何一臺設備的任何一個端口就以登錄統一的邏輯設備，通過對單臺設備的配置達到管理整個智能彈性系統以及系統內所有成員設備的效果，而不用物理連接到每臺成員設備上分別對它們進行配置和管理。

簡化業務 IRF形成的邏輯設備中運行的各種控制協議也是作為單一設備統一運行的，例如路由協議會(huì )作為單一設備統一計算，而隨著跨設備鏈路聚合技術的應用，可以替代原有的生成樹協議，這樣就可以省去了設備間大量協議報文的交互，簡化了網絡(luò )運行，縮短了網絡(luò )動蕩時的收斂時間。

彈性擴展 可以按照用戶需求實現彈性擴展，保證用戶投資。并且新增的設備加入或離開IRF架構時可以實現“熱插拔”，不影響其他設備的正常運行。

高可靠 IRF的高可靠性體現在鏈路，設備和協議三個方面。成員設備之間物理端口支持聚合功能，IRF系統和上、下層設備之間的物理連接也支持聚合功能，這樣通過多鏈路備份提高了鏈路的可靠性；IRF系統由多臺成員設備組成，一旦Master設備故障，系統會(huì )迅速自動選舉新的Master，以保證通過系統的業務不中斷，從而實現了設備級的1：N備份；IRF系統會(huì )有實時的協議熱備份功能負責將協議的配置信息備份到其他所有成員設備，從而實現1：N的協議可靠性。

高性能 對于高端交換機來說，性能和端口密度的提升會(huì )受到硬件結構的限制。而IRF系統的性能和端口密度是IRF內部所有設備性能和端口數量的總和。因此，IRF技術能夠輕易的將設備的交換能力、用戶端口的密度擴大數倍，從而大幅度提高了設備的性能。

全面的接入安全策略

H3C S5120-SI系列交換機支持特有的ARP入侵檢測功能，可有效防止黑客或攻擊者通過ARP報文實施網絡(luò )中逐漸盛行的“中間人”攻擊，對不符合DHCP Snooping動態綁定表或手工配置的靜態綁定表的非法ARP欺騙報文直接丟棄。同時支持IP Source Check特性，防止包括MAC欺騙、IP欺騙、MAC/IP欺騙在內的非法地址仿冒，以及大量地址仿冒帶來的DoS攻擊。另外，利用DHCP Snooping的信任端口特性還可以有效杜絕私設DHCP服務器，保證DHCP環境的真實性和一致性。

H3C S5120-SI系列交換機支持端口安全特性族可以有效防范基于MAC地址的攻擊?？梢詫?shí)現基于MAC地址允許/限制流量，或者設定每個端口允許的MAC地址的最大數量，使得某個特定端口上的MAC地址可以由管理員靜態配置，或者由交換機動態學習。

H3C S5120-SI系列交換機提供802.1X和MAC認證方式對接入的用戶進行認證，允許合法用戶通過，對于非法用戶則拒絕其上網。同時還支持客戶端軟件版本檢測、Guest VLAN等功能，和iMC配合還可以實現代理檢測、雙網卡檢測等功能。通過這些功能的應用可以對用戶的合法性進行充分的檢查和控制，最大程度的減少非法用戶對網絡(luò )安全的危害。

增強的網絡(luò )管理和維護的易用性

H3C S5120-SI系列交換機支持通過FTP、TFTP實現設備的遠程升級，支持SNMP v1/v2/v3，可支持Open View等通用網管平臺，以及iMC智能管理中心。支持CLI命令行，Web網管，TELNET，HGMP集群管理，使設備管理更方便。并且支持SSH2.0等加密方式，使得管理更加安全。

H3C S5120-SI系列交換機支持VCT（Virtual Cable Test）電纜檢測功能，便于快速定位網絡(luò )故障點。

增強的以太網供電功能（PoE+）

H3C S5120-SI系列交換機支持增強的以太網供電功能（PoE+），PoE供電款型可以提供每端口最大30W的輸出功率，可以為802.11n的無線接入點，可視IP電話，以及更多的終端設備提供以太網供電能力。





支持特性	S5120 -9P-SI	S5120 -20P -SI	S5120 -28P -SI	S5120 -52P -SI	S5120 -9P -PWR-SI	S5120-9P -HPWR-S		S5120 -28P -PWR -SI	S5120 - 28P -HPWR -SI
外形尺寸（長×寬×高）（單位：mm）	210×210 ×43.6	440×160 ×43.6	440×160 ×43.6	440×260 ×43.6	300×260 ×43.6	300×260 ×43.6		440×420 ×43.6	440×420 ×43.6
重量	≤2kg	<3kg	<3kg	<5kg	<3kg	<3kg		<7kg	<7kg
管理端口	1個Console口
業務端口描述	8個10/ 100 /1000 Base-T 以太網端口，1個1000 Base-XSFP 千兆以太網端口	16個10 /100 /1000 Base-T 以太網端 口，4個1000 Base-X SFP 千兆以太網端口	24個10 /100 /1000 Base-T 以太網端 口，4個1000Base -X SFP千兆以太網端口	48個10 /100 /1000 Base-T 以太網端 口，4個1000Base -X SFP千兆以太網端口	8個10 /100 /1000 Base-T 以太網 端口，1個1000Base-XSFP千 兆 以太網端口	8個10 /100 /1000 Base-T 以太網 端口，1個1000Base-XSFP千 兆以太網端口	24個10 /100 /1000 Base-T 以太網端口(PoE)，4個1000Base -X SFP千 兆以太網端口				24個10 /100 /1000 Base-T 以太網 端口(PoE)， 4個1000Base -X SFP千兆以太 網端口
整機交換容量	256Gbps
包轉發率（整機）	15.75Mpps	39Mpps	51Mpps	87Mpps	15.75Mpps	15.75Mpps	51Mpps				51Mpps
端口聚合	支持LACP鏈路聚合
端口	支持IEEE 802.3x流控（全雙工） 支持基于端口速率百分比的風暴抑制 支持基于端口速率百分比、pps和bps的 風暴抑制
VLAN	支持基于端口的VLAN（4K個）
DHCP	支持DHCP Server 支持DHCP Relay 支持DHCP Client 支持DHCP Snooping 支持DHCP Snooping Option82
IRF2	支持IRF2智能彈性架構 支持分布式設備管理，分布式鏈路聚合 支持通過標準以太網接口進行堆疊 支持 本地堆疊和遠程堆疊
IP路由	支持IPv4和IPv6的三層路由功能
組播	支持IGMP Snoopingv1/v2/v3 ，MLD Snooping 支持組播VLAN
生成樹	支持STP/RSTP/MSTP協議
ACL	支持基于源MAC地址、目的MAC地址、源IP地址、目的IP地址、TCP/UDP端口號、協議類型、VLAN等A CL 支持基于時間段的ACL 支持基于全局、VLAN、端口（組）下發ACL 支持基于硬件的IPv6 ACL
QoS	支持IEEE 802.1p/DSCP優先級 支持優先級映射 支持端口信任模式 支持端口隊列調度(SP/WRR/SP+WRR)
鏡像	支持端口鏡像，支持遠程鏡像
安全特性	支持用戶分級管理和口令保護 支持Radius認證 支持SSH 2.0 支持802.1X，集中式MAC地址認證 支持Guest VLAN 支持端口隔離 支持端口安全 支持MAC地址學習數目限制 支持IP源地址保護 支持ARP 入侵檢測功能 支持IP+MAC+端口的綁定 支持EAD 支持Triple認證
管理與維護	支持XModem/FTP/TFTP加載升級 支持命令行接口（CLI），Telnet，Console口進行配置 支持SNMP，WEB網管 支持RMON（Remote Monitoring） 支持iMC智能管理中心 支持系統日志，分級告警，調試信息輸出 支持HGMPv2 支持Modem遠端撥號 支持NTP 支持Ping，Tracert 支持Telnet遠程維護 支持VCT（Virtual Cable Test）電纜檢測功能 支持Loopback-detection 端口環回檢測
輸入電壓	額定電壓范圍：100V～240V AC；50/60Hz 最大電壓范圍：90V～264V AC；47/63Hz
功耗（滿負荷時）	14.4W	25.1W	31.5W	59.8W	93W	228W		255W		AC輸入： 523W DC輸入： 832W
PoE+輸出功率	NA				65W	180W		170W		AC輸入： 370W DC輸入： 740W
工作環境溫度	0℃～45℃
工作環境相對濕度（非凝露）	10%～90%
