XX醫院地處經濟技術開發區中心地段，規劃用地80畝，已有建筑面積1.8萬平方米，實際開放病床220 張。西區建有臨床、醫技科室19個，設置綜合重癥監護、綜合外科、創(chuàng )傷外科、綜合內科、婦產科、五官綜合（含整形美容）7個獨立病區。各科室主任均由醫院本部教授擔任，另有一大批國內知名專家長期在這里工作。西區擁有國際先進的多排螺旋CT、全自動生化分析儀、五分類血球儀、全自動麻醉機等多種高端手術設備，并實現了與本部醫學信息共享、區域內實時遠程會(huì )診的能力。病區還配備有中心供養、中心吸引、中央空調、中心傳呼和病房獨立衛生間，環境優美，四季常青，被譽為花園式醫院。

西區總體建筑面積近20萬平方米，年門診量80萬人次、開放床位2000張。

根據實際工作需要，擬在XX醫院西區進行無線局域網絡(luò )搭建，要求該網絡(luò )支持IEEE 802.11n協議，一期工程覆蓋住院部，每層樓配置相應數量的AP，便于電子病歷業務的順利開展，無線局域網拓撲結構采用星形以太網，無線接入所需布設的AP通過接入設備接入到網中，在接入層提供相應的接口給AP使用。

一、建設目標

1、采取通行的網絡(luò )協議IEEE 802.11g標準，選取合理的無線覆蓋方案，從而實現對住院部各樓層相應區域的WLAN信號覆蓋，住院部無盲點（電子病歷系統開展順利），提供穩定可靠的無線寬帶網絡(luò )接入服務；

2、全面的無線網絡(luò )支撐系統（包括無線安全、無線QOS等），以避免無線設備及軟件之間的不兼容性或網絡(luò )管理的混亂而導致的問題；

3、保證網絡(luò )訪問的安全性，支持用戶多種接入方式認證機制,包括：基于PPPoE、802.1X、Portal、MAC等認證，支持外置的Portal服務器和外置的AAA服務器系統；

4、無線寬帶網絡(luò )將來應該能夠支持WIFI語音、IPTV等增值業務；

5、安全、認證和管理要求。為了阻止非授權用戶訪問無線網絡(luò )，以及防止對無線局域網數據流的非法偵聽，無線網絡(luò )要具有相應的安全手段，主要包括：物理地址（MAC）過濾、服務區標識符(SSID)匹配、AES加密，雙向認證等方式。

二、解決方案

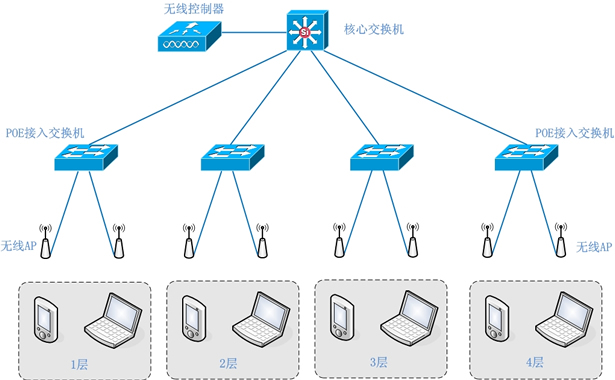

邏輯拓撲

產品選型

H3C無線產品連續多年在國內市場占有率高，產品穩定性和易用性在業界有良好的口碑。因此，本方案采用H3C無線產品。

無線控制器采用24端口H3C EWP-WX3024E-POEP，無線AP采用H3C EWP-WA2620i-AGN-FIT智能室內放裝型2.4/5GHz雙頻接入點，對于墻壁較厚的鋼筋混凝土房間采用H3C WA1208E-GNP-802.11n雙通道室內分布型2.4GHz單頻大功率接入點通過功分器連接室內天線的方式。

部署方式

住院部每層的房間為較為開放的房間，墻壁為普通磚墻，門為玻璃門或普通木門，無線信號穿透能力較好，因此在每層走廊天花板部署3個H3C EWP-WA2620i-AGN-FIT智能室內放裝型2.4/5GHz雙頻接入點，每層的POE接入交換機通過網線為無線AP提供網絡(luò )接入和電力支撐。
